Diagrama de Gantt
¿Qué es un diagrama de Gantt?
El diagrama de Gantt es una herramienta visual de gestión de proyectos que permite organizar actividades, duración, secuencia y fechas dentro de una línea de tiempo.
Cada tarea se representa mediante una barra horizontal cuya posición indica cuándo inicia y cuándo termina, mientras que su longitud representa el tiempo estimado de ejecución.
Su principal objetivo consiste en responder de forma visual tres preguntas fundamentales:
- ¿Qué actividades deben realizarse?
- ¿Cuándo deben ejecutarse?
- ¿Cómo se relacionan entre sí?
Por esta razón, el diagrama de Gantt es uno de los instrumentos más utilizados para planificar, coordinar y controlar proyectos de cualquier tamaño.

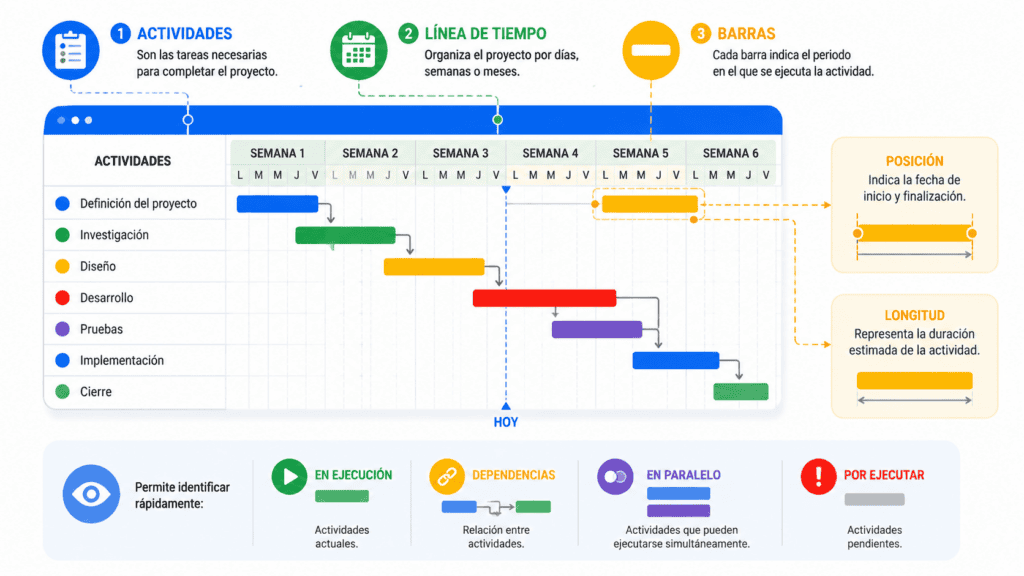

Cómo interpretar un diagrama de Gantt
La lectura de un diagrama de Gantt comienza identificando tres elementos principales:
- Actividades: Representan las tareas necesarias para completar el proyecto.
- Línea de tiempo: Organiza el proyecto por días, semanas o meses, dependiendo de su duración.
- Barras: Cada barra indica el periodo durante el cual se ejecutará una actividad.
La posición de la barra muestra las fechas de inicio y finalización, mientras que su longitud representa la duración estimada.
Gracias a esta representación es posible identificar rápidamente qué actividades se encuentran en ejecución, cuáles dependen de otras y cuáles pueden desarrollarse de manera simultánea.

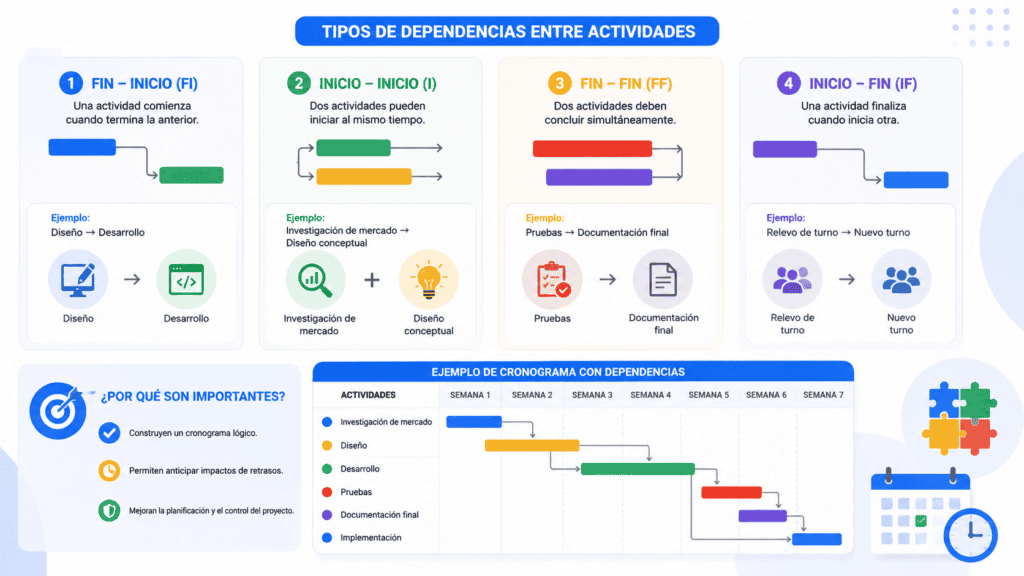

Dependencias entre actividades
Las actividades de un proyecto rara vez son independientes. Muchas de ellas requieren que otras comiencen o finalicen antes de poder ejecutarse.
Las relaciones más utilizadas son:
Fin – Inicio (FI)
Una actividad comienza cuando termina la anterior.
Ejemplo:
Diseño → Desarrollo
Inicio – Inicio (II)
Dos actividades pueden iniciar al mismo tiempo.
Ejemplo:
Investigación de mercado → Diseño conceptual
Fin – Fin (FF)
Dos actividades deben concluir simultáneamente.
Ejemplo:
Pruebas → Documentación final
Inicio – Fin (IF)
Una actividad finaliza cuando inicia otra.
Es la relación menos utilizada y suele emplearse en procesos de sustitución o relevos operativos.
Definir correctamente las dependencias permite construir un cronograma lógico y anticipar el impacto que tendría un retraso sobre el resto del proyecto.
Hitos del proyecto
Un hito (milestone) representa un acontecimiento importante dentro del proyecto.
A diferencia de una actividad, un hito no tiene duración; simplemente marca la conclusión de una fase o el cumplimiento de un objetivo relevante.
Algunos ejemplos son:
- Brief aprobado
- Diseño validado
- Desarrollo terminado
- Pruebas completadas
- Lanzamiento del proyecto
- Entrega final
Los hitos facilitan el seguimiento ejecutivo y permiten evaluar el progreso del proyecto sin necesidad de revisar cada actividad individual.

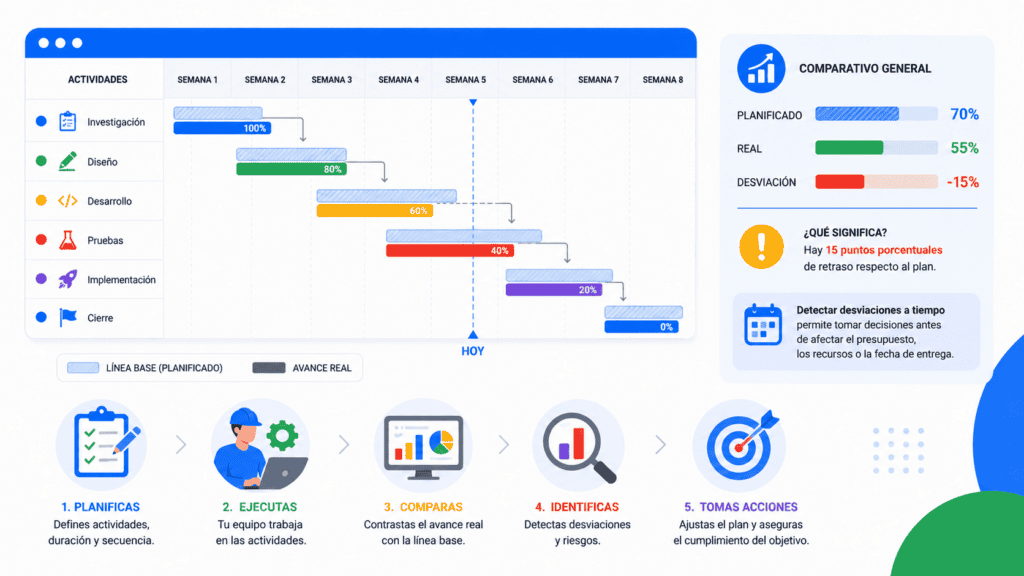

Avance, línea base y desviaciones
Un diagrama de Gantt no solamente sirve para planificar. También permite comparar el cronograma original con el progreso real del proyecto. La línea base (Baseline) representa la planificación aprobada al inicio del proyecto. Durante la ejecución se compara contra el avance real para identificar desviaciones de tiempo.
Por ejemplo:
Planificado: 70 %
Real: 55 %
Desviación: -15 %
Detectar estas diferencias oportunamente permite tomar decisiones antes de que afecten el presupuesto, la disponibilidad de recursos o la fecha comprometida de entrega.

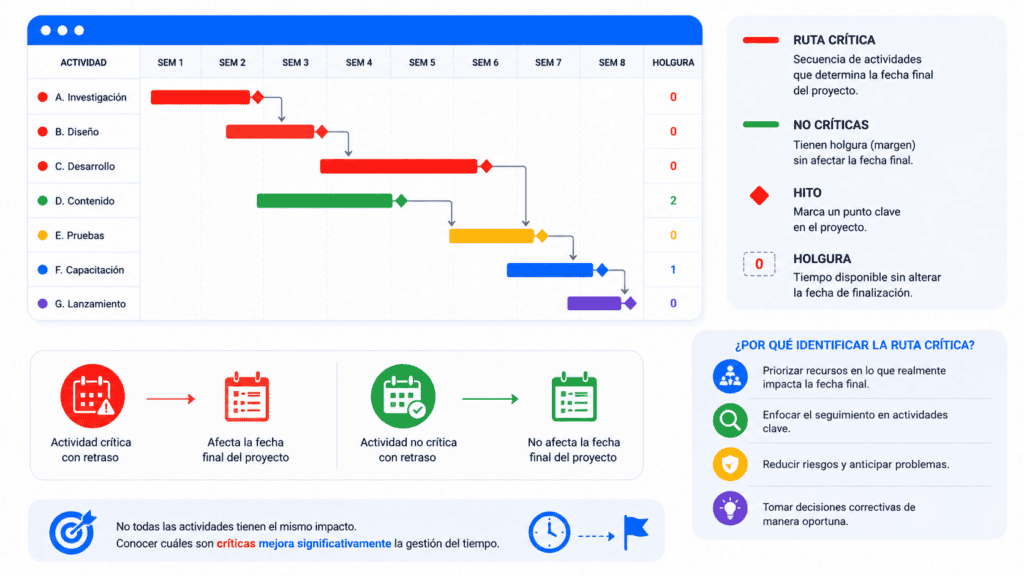

Ruta crítica y holgura
Dentro de un proyecto existen actividades cuyo retraso afecta directamente la fecha final. Estas actividades conforman la ruta crítica. Las actividades críticas presentan holgura igual a cero, lo que significa que no disponen de margen para retrasarse sin modificar el cronograma general.
Identificar la ruta crítica permite:
- priorizar recursos;
- enfocar el seguimiento;
- reducir riesgos;
- anticipar decisiones correctivas.
No todas las actividades tienen el mismo impacto sobre el proyecto; por ello, conocer cuáles son críticas mejora significativamente la gestión del tiempo.

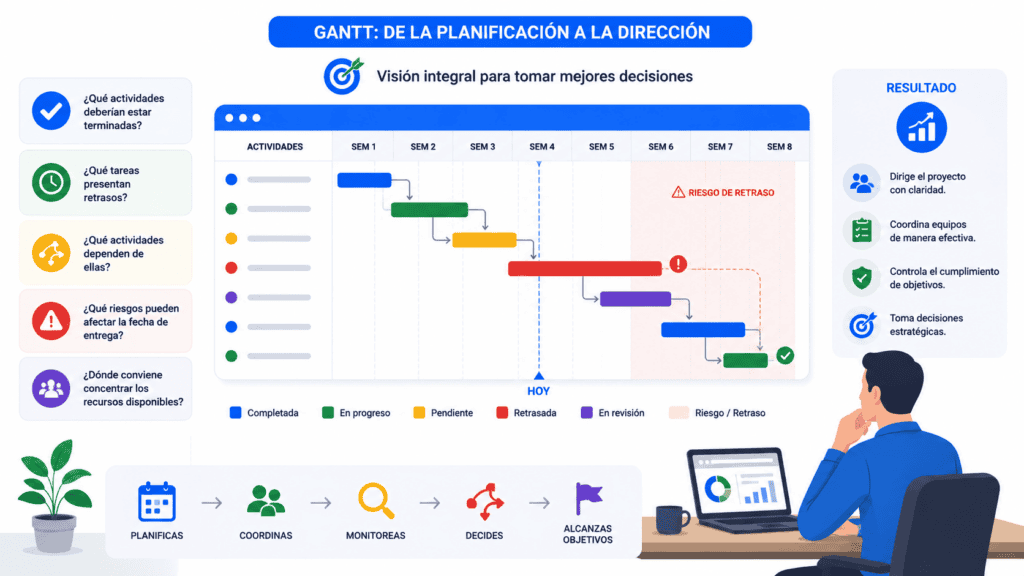

El Gantt como herramienta de dirección
Más que un calendario, el diagrama de Gantt es una herramienta para la toma de decisiones.
Su verdadero valor consiste en proporcionar una visión integral del proyecto para responder rápidamente preguntas como:
- ¿Qué actividades deberían estar terminadas?
- ¿Qué tareas presentan retrasos?
- ¿Qué actividades dependen de ellas?
- ¿Qué riesgos pueden afectar la fecha de entrega?
- ¿Dónde conviene concentrar los recursos disponibles?
Cuando se utiliza correctamente, el diagrama de Gantt deja de ser únicamente una herramienta de planificación y se convierte en un instrumento estratégico para dirigir proyectos, coordinar equipos y controlar el cumplimiento de objetivos.
